A COPPERCABOS é uma das melhores fabricantes de fios e cabos de cobre no Brasil.

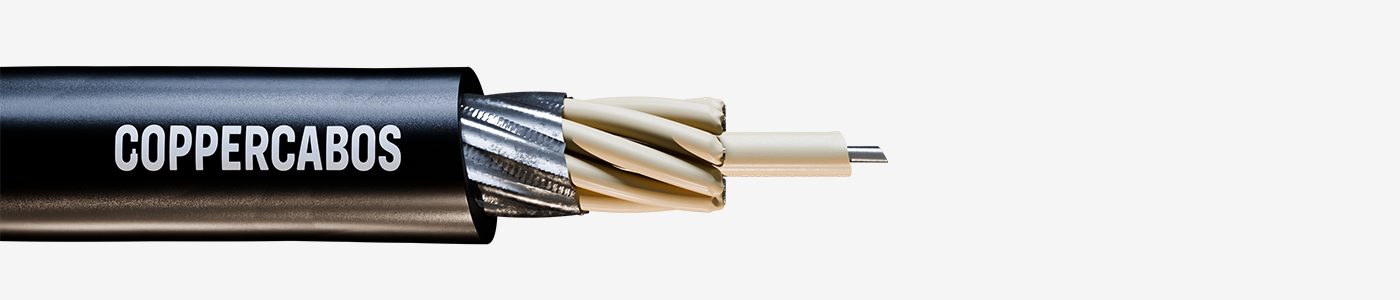

COPPERMINING SO-M 90°C 750V
COPPERMINING SO-M 90°C – 750V
Características Construtivas:
- Condutor: Composto por fios de cobre eletrolítico nu, em têmpera mole (Classe 6).
- Isolação: Composto extrudado termofixo à base de etileno-propileno (EPR), com desempenho térmico de 90°C.
- Amarração Interna: Aplicação de fita têxtil para organização dos elementos.
- Reforço Estrutural: Trançado em material sintético (nylon), proporcionando maior resistência à tração.
- Cobertura: Composto elastomérico à base de policloropreno (SE1/A), com elevada resistência mecânica e ambiental.
Identificação:
Condutores isolados na cor preta com identificação numérica. Cobertura externa preta.
*Outras configurações disponíveis mediante consulta.
Normas Aplicáveis:
NBR NM 280: Condutores de cabos isolados.
NBR 9372: Cabos de controle flexíveis SO-M com isolação de borracha etileno-propileno (EPR) para tensões até 750V.
Acondicionamento:
Realizado em bobinas de madeira, conforme NBR 11137 e NBR 9511.
Aplicações:
Indicado para utilização em equipamentos e sistemas que demandam alta resistência a esforços dinâmicos, como por exemplo:
Equipamentos móveis na mineração
Sistemas de movimentação de materiais
Pontes rolantes
Acessórios de comando
Instalações como enroladores de cabo, sistemas tipo festoon e esteiras porta-cabos.
Tabelas de Especificações Técnicas
Seção Nominal: 1,00 mm²
| Número de Condutores | Espessura da Isolação (mm) | Espessura da Capa Externa (mm) | Diâmetro Externo (mm) | Peso Aprox. (kg/km) |
| 4 | 0,80 | 1,60 | 10,06 | 104,42 |
| 8 | 0,80 | 2,00 | 14,43 | 237,10 |
| 12 | 0,80 | 2,00 | 16,54 | 342,41 |
| 16 | 0,80 | 2,00 | 17,79 | 352,60 |
Seção Nominal: 1,50 mm²
| Número de Condutores | Espessura da Isolação (mm) | Espessura da Capa Externa (mm) | Diâmetro Externo (mm) | Peso Aprox. (kg/km) |
| 4 | 0,80 | 1,60 | 11,11 | 481,92 |
| 8 | 0,80 | 2,00 | 15,81 | 281,30 |
| 12 | 0,80 | 2,00 | 16,88 | 365,90 |
| 16 | 0,80 | 2,00 | 19,46 | 484,92 |
Seção Nominal: 2,50 mm²
| Número de Condutores | Espessura da Isolação (mm) | Espessura da Capa Externa (mm) | Diâmetro Externo (mm) | Peso Aprox. (kg/km) |
| 4 | 0,90 | 1,60 | 12,73 | 198,10 |
| 8 | 0,90 | 1,60 | 17,47 | 397,30 |
| 12 | 0,90 | 2,00 | 20,12 | 504,00 |
| 16 | 0,90 | 2,20 | 22,61 | 645,43 |
Seção Nominal: 4,00 mm²
| Número de Condutores | Espessura da Isolação (mm) | Espessura da Capa Externa (mm) | Diâmetro Externo (mm) | Peso Aprox. (kg/km) |
| 4 | 1,00 | 2,00 | 15,26 | 371,11 |
| 8 | 1,00 | 2,20 | 21,30 | 579,03 |
| 12 | 1,00 | 2,20 | 23,56 | 713,70 |
Seção Nominal: 6,00 mm²
| Número de Condutores | Espessura da Isolação (mm) | Espessura da Capa Externa (mm) | Diâmetro Externo (mm) | Peso Aprox. (kg/km) |
| 4 | 1,00 | 2,00 | 17,17 | 393,20 |
| 8 | 1,00 | 2,20 | 24,19 | 702,85 |
| 12 | 1,00 | 2,60 | 27,64 | 1011,60 |
Seção Nominal: 10,00 mm²
| Número de Condutores | Espessura da Isolação (mm) | Espessura da Capa Externa (mm) | Diâmetro Externo (mm) | Peso Aprox. (kg/km) |
| 4 | 1,20 | 2,20 | 21,11 | 589,80 |
| 8 | 1,20 | 2,60 | 30,37 | 1219,10 |
| 12 | 1,20 | 3,00 | 34,56 |
